GZGB、GZGBF系列自同步惯性振动给料机

概述

        本系列给料机是GZG、GZGF系列自同步惯性振动给料机的改型设计,其具有GZG、GZGF系列给料机的优点,同等规格的比GZG、GZGF系列给料机体积更小。



特点

        具有GZG、GZGF系列给料机的优点,同等规格的比GZG、GZGF系列给料机体积更小。

参数

●技术参数

GZGB系列自同步惯性振动给料机技术参数



型号 生产率t/h(0) 给料粒度≤mm 双振幅≤mm 振动电机 重量Kg
型号 功率kw
GZGB30-80 23 50 4~7 YZS-3-6 2×0.25 190
GZGB40-90 50 120 3~5 YZS-5-4 2×0.25 210
GZGB50-70 60 120 3~5 YZS-5-4 2×0.25 210
GZGB50-90 60 120 3~5 YZS-5-4 2×0.25 230
GZGB50-100 60 120 3~5 YZS-5-4 2×0.25 260
GZGB50-120 60 120 3~5 YZS-10-4 2×0.55 300
GZGB50-140 90 120 3~5 YZS-10-4 2×0.55 320
GZGB50-160 90 120 3~5 YZS-10-4 2×0.55 350
GZGB60-100 110 150 3~5 YZS-10-4 2×0.55 290
GZGB60-120 110 150 3~5 YZS-10-4 2×0.55 300
GZGB60-140 110 150 3~5 YZS-10-4 2×0.55 310
GZGB60-180 110 150 4~7 YZS-10-6 2×0.75 340
GZGB70-100 130 160 4~7 YZS-10-6 2×0.75 420
GZGB70-140 130 160 4~7 YZS-10-6 2×0.75 480
GZGB70-180 150 160 3~5 YZS-20-4 2×1.1 630
GZGB70-240 150 160 3~5 YZS-32-4 2×1.5 1050
GZGB80-120 180 200 3~5 YZS-20-4 2×1.1 490
GZGB80-140 180 200 3~5 YZS-20-4 2×1.1 550
GZGB80-160 180 200 3~5 YZS-20-4 2×1.1 620
GZGB80-200 210 200 4~7 YZS-26-6 2×1.85 770
GZGB90-150 250 260 4~7 YZS-26-6 2×1.85 770
GZGB90-160 250 260 4~7 YZS-26-6 2×1.85 780
GZGB100-140 300 300 4~7 YZS-26-6 2×1.85 690
GZGB110-150 320 300 4~7 YZS-26-6 2×1.85 840
GZGB110-160 320 300 4~7 YZS-26-6 2×1.85 860
GZGB125-160 400 300 4~7 YZS-30-6 2×2.2 1050
GZGB130-150 420 300 4~7 YZS-30-6 2×2.2 1050
GZGB150-180 520 350 4~7 YZS-30-6 2×2.2 1450
GZGB180-180 620 350 4~7 YZS-30-6 2×2.2 1510
GZGB200-200 740 400 5~8 YZS-50-6 2×3.2 2300
GZGB220-200 620 400 5~8 YZS-50-6 2×3.7 2450
GZGB240-220 740 400 5~8 YZS-80-6 2×5.5 2750



GZGBF系列自同步惯性振动给料机技术参数



型号 生产率t/h(0) 给料粒度≤mm 双振幅≤mm 振动电机 重量Kg
型号 功率kw
GZGBF30-80 23 50 4~7 YZS-3-6 2×0.25 210
GZGBF40-90 50 120 3~5 YZS-5-4 2×0.25 230
GZGBF50-70 60 120 3~5 YZS-5-4 2×0.25 230
GZGBF50-90 60 120 3~5 YZS-5-4 2×0.25 250
GZGBF50-100 60 120 3~5 YZS-5-4 2×0.25 280
GZGBF50-120 60 120 3~5 YZS-10-4 2×0.55 320
GZGBF50-140 90 120 3~5 YZS-10-4 2×0.55 370
GZGBF50-160 90 120 3~5 YZS-10-4 2×0.55 400
GZGBF60-100 110 150 3~5 YZS-10-4 2×0.55 360
GZGBF60-120 110 150 3~5 YZS-10-4 2×O.55 370
GZGBF60-140 110 150 3~5 YZS-10-4 2×0.55 380
GZGBF60-180 110 150 4~7 YZS-10-6 2×0.75 410
GZGBF70-100 130 160 4~7 YZS-10-6 2×0.75 520
GZGBF70-140 130 160 4~7 YZS-10-6 2×0.75 560
GZGBF70-180 150 160 3~5 YZS-20-4 2×1.1 650
GZGBF70-240 150 160 3~5 YZS-32-4 2×1.5 1190
GZGBF80-120 180 200 3~5 YZS-20-4 2×1.1 590
GZGBF80-140 180 200 3~5 YZS-20-4 2×1.1 650
GZGBF80-160 180 200 3~5 YZS-20-4 2×1.1 740
GZGBF80-200 210 200 4~7 YZS-26-6 2×1.85 870
GZGBF90-150 250 260 4~7 YZS-26-6 2×1.85 840
GZGBF90-160 250 260 4~7 YZS-26-6 2×1.85 850
GZGBF100-140 360 300 4~7 YZS-26-6 2×1.85 870
GZGBF110-150 380 300 4~7 YZS-26-6 2×1.85 940
GZGBF110-160 380 300 4~7 YZS-26-6 2×1.85 960
GZGBF125-160 400 300 4~7 YZS-30-6 2×2.2 1200
GZGBF130-150 420 300 4~7 YZS-30-6 2×2.2 1200
GZGBF150-180 520 350 4~7 YZS-30-6 2×2.2 1750
GZGBF180-180 620 350 4~7 YZS-30-6 2×2.2 1800
GZGBF200-200 740 400 5~8 YZS-50-6 2×3.7 2400
GZGBF220-200 840 400 5~8 YZS-50-6 2×3.7 2550
GZGBF240-220 920 400 5~8 YZS-80-6 2×5.5 2880



●外形尺寸

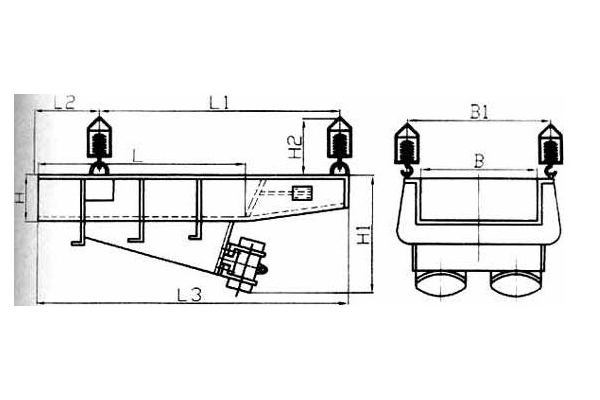

GZGB系列自同步惯性振动给料机外形及安装尺寸(参数见表一)

GZGBF系列自同步惯性振动给料机外形及安装尺寸(参数见表二)



表一 、GZGB系列自同步惯性振动给料机外形及安装尺寸



型号 特征尺寸(mm) 安装尺寸(mm)
L B H L0 L1 L2 B0 H0
GZGB30-80 800 300 140 250 700 170 420 660
GZGB40-90 900 400 160 250 800 170 520 670
GZGB50-70 700 500 160 220 620 150 640 670
GZGB50-90 900 500 160 250 800 170 640 670
GZGB50-100 1000 500 160 250 900 170 640 670
GZGB50-120 1200 500 160 350 1000 250 640 670
GZGB50-140 1400 500 160 400 1150 310 640 820
GZGB50-160 1600 500 180 470 1300 380 640 820
GZGB60-100 1000 600 180 270 900 350 740 820
GZGB60-120 1200 600 180 370 1000 280 740 820
GZGB60-140 1400 600 180 430 1140 340 740 820
GZGB60-180 1800 600 180 450 1200 340 740 800
GZGB70-100 1000 700 200 280 900 200 850 890
GZGB70-140 1400 700 200 430 1140 320 850 890
GZGB70-180 1800 700 200 460 1200 300 850 870
GZGB70-240 2400 700 250 760 1850 400 850 950
GZGB80-120 1200 800 220 380 1020 250 950 890
GZGB80-140 1400 800 220 480 1120 250 950 890
GZGBS0-160 1600 800 220 500 1300 300 950 1000
GZGB80-200 2000 800 250 700 1510 300 950 990
GZGB90-150 1500 900 300 540 1200 300 1050 1040
GZGB90-160 1600 900 300 580 1260 300 1050 1040
GZGB100-140 1400 1000 300 500 1140 300 1170 1040
GZGB110-150 1500 1100 300 540 1200 300 1270 1040
GZGB110-160 1600 1100 300 580 1260 300 1270 1040
GZGBl25-160 1600 1250 350 560 1300 430 1420 1130
GZGB130-150 1500 1300 350 530 1240 350 1470 1130
GZGB150-180 1800 1500 500 650 1530 400 1690 1300
GZGB180-180 1800 1800 500 650 1530 400 1690 1300
GZGB200-200 2000 2000 500 720 1660 400 2190 1400
GZGB220-200 2000 2200 500 720 1660 400 2390 1400
GZGB240-220 2200 2400 500 780 1800 400 2590 1490



表二 、GZGBF系列自同步惯性振动给料机外形及安装尺寸



型号 特征尺寸(mm) 安装尺寸(mm)
L B H L0 L1 L2 H0 B0 a1 a2 b
GZGBF30-80 800 300 140 250 760 170 690 400 220 160 300
GZGBF40-90 900 400 160 250 860 180 700 500 240 180 400
GZGBF50-70 700 500 160 220 680 150 700 600 240 180 500
GZGBF50-90 900 500 160 250 860 180 700 600 240 180 500
GZGBF50-100 1000 500 160 250 960 180 700 600 240 180 500
GZGBF50-120 1200 500 160 350 1060 250 700 600 240 180 500
GZGBF50-140 1400 500 160 400 1210 310 850 600 240 180 500
GZGBF50-160 1600 500 180 470 1360 380 850 600 260 200 500
GZGBF60-100 1000 600 180 270 960 350 850 700 260 200 600
GZGBF60-120 1200 600 180 370 1060 280 850 700 260 200 600
GZGBF60-140 1400 600 180 430 1200 340 850 700 260 200 600
GZGBF60-1 80 1800 600 180 450 1580 340 830 700 260 200 600
GZGBF70-1 00 1000 700 200 280 950 200 920 820 280 220 700
GZGBF70-140 1400 700 200 430 1190 320 920 820 280 220 700
GZGBF70-180 1800 700 200 460 1570 300 900 820 280 220 700
GZGBF70-240 2400 700 250 760 1900 400 980 820 330 270 700
GZGBF80-120 1200 800 220 380 1070 250 920 920 300 240 800
GZGBF80-140 1400 800 220 480 1170 250 920 920 300 240 800
GZGBF80-160 1600 800 220 500 1350 300 1030 920 300 240 800
GZGBF80-200 2000 800 250 700 1560 300 1020 920 330 270 800
GZGBF90-150 1500 900 300 540 1250 300 1070 1020 380 320 900
GZGBF90-160 1600 900 300 580 1310 300 1070 1020 380 320 900
GZGBF100-140 1400 1000 300 500 1190 300 1070 1150 380 320 1000
GZGBF110-150 1500 1100 300 540 1250 300 1070 1150 380 320 1100
GZGBF110-160 1600 1100 300 580 1310 300 1070 1270 380 320 1100
GZGBF125-160 1600 1250 350 560 1340 430 1160 1420 430 370 1250
GZGBF130-150 1500 1300 350 530 1280 350 1160 1470 430 370 1300
GZGBF150-180 1800 1500 500 650 1530 400 1330 1690 580 520 1500
GZGBF180-180 1800 1800 500 650 1530 400 1330 1690 580 520 1800
GZGBF200-200 2000 2000 500 720 1660 450 1430 2180 520 520 2000
GZGBF220-200 2000 2200 500 720 1660 400 1430 2390 580 520 2200
GZGBF240-220 2200 2400 500 780 1800 400 1520 2590 580 520 2400
