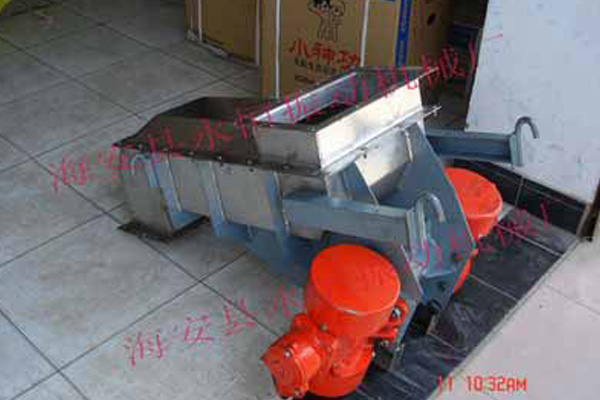

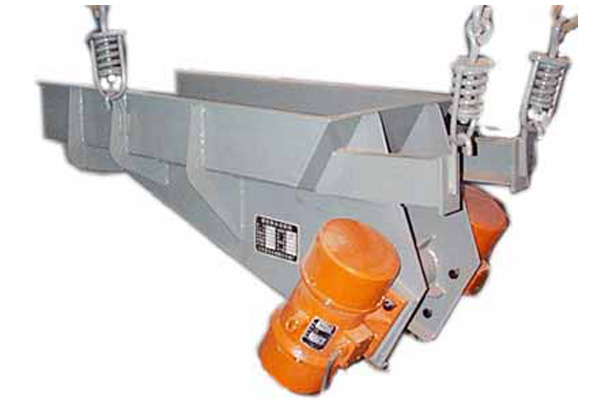

GZG自同步惯性振动给料机

概述

GZG、GZGF自同步惯性振动给料机是一种经济技术指标先进的给料设备，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。配套反接制动控制箱，可使给料机在短时间内迅速停机，同时还具有过流、过压、断相保护作用。并可应客户要求，增加能耗制动、快慢加料、远程控制及无级调速等功能。



特点

1、体积小、重量轻、结构简单紧凑；
2、安装、维修方便，运行费用低；
3、效率高，给料能力大；
4、噪音低，有利于改善工作环境；
5、耗电小，功率因数高；
6、在远超共振状态下工作，因而振幅稳定，运行可靠，对各种物料适应性较强；
7、加配电机调运器后不需调整偏心块即可方便地无级调节给料量。

参数

敞口型技术参数：



项目技术	槽型尺寸	生产率t/h		最大给料粒度mm	振动次数次/分	双振幅mm	振动器型号	额定电压V	额定电流A	电源频率Hz	功率kW	整机重量kg
参数型号	长×宽×高mm	水平	-10°
GZG403	400×1000×200	30	40	100	1450	4	ZG405	380	2×0.73	50	2×0.25	198
GZG503	500×1000×200	60	85	150		4	ZG405		2×0.73		2×0.25	208
GZG633	630×1250×250	110	150	200		4	ZG410		2×1.53		2×0.55	395
GZG703＃	700×1029×250	120	170	200		4	ZG410		2×1.53		2×0.55	389
GZG803	800×1500×250	160	230	250		4	ZG415		2×1.95		2×0.75	563
GZG903＃	900×1483×250	180	250	250		4	ZG415		2×1.95		2×0.75	613
GZG1003	1000×1750×250	270	380	300		4	ZG420		2×2.71		2×1.1	791
GZG1103＃	1100×1673×250	300	420	300		4	ZG420		2×2.71		2×1.1	854
GZG1253	1250×2000×315	460	650	350		4	ZG432		2×3.51		2×1.5	1099
GZG1303＃	1300×2040×300	480	670	350		4	ZG432		2×3.51		2×1.5	1117
GZG1503＃	1500×2250×300	720	1000	500		3.5	ZG440		2×5.19		2×2.2	1477
GZG1603	1600×2500×315	770	1100	500		4	ZG450		2×6.82		2×3.0	1555
GZG1803＃	1800×2325×375	900	1200	500		3	ZG450		2×6.82		2×3.0	2350
GZG2003	2000×3000×400	1000	1400	500		2.5	ZG450		2×6.82		2×3.0	2705
GZG705＃	700×1029×250	130	180	200	960	5	ZG609		2×1.66		2×0.55	385
GZG805	800×1500×250	170	250	250		5	ZG609		2×1.66		2×0.55	510
GZG905＃	900×1483×250	200	270	250		5	ZG609		2×1.66		2×0.55	561
GZG1005	1000×1750×250	290	410	300		5	ZG612		2×2.14		2×0.75	652
GZG1105＃	1100×1673×250	320	450	300		5	ZG618		2×2.97		2×1.1	795
GZG1255	1250×2000×315	500	700	350		5	ZG618		2×2.97		2×1.1	1002
GZG1305＃	1300×2040×300	520	720	350		5	ZG625		2×3.84		2×1.5	1070
GZG1505＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1414
GZG1605	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1805＃	1800×2325×375	970	1320	500		5	ZG645		2×7.28		2×3.0	2280
GZG1256	1250×2000×315	500	700	350		5	ZG625		2×3.84		2×1.5	1150
GZG1306＃	1300×2040×300	520	730	350		5	ZG625		2×3.84		2×1.5	1117
GZG1506＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1654
GZG1606	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1806＃	1800×2325×375	970	1300	500		5	ZG660		2×9.56		2×4.0	2985
GZG2006	2000×3000×400	130	1800	500		5	ZG660		2×9.56		2×4.0	3166



 注：1、型号末尾数字”3、4”为四级惯性电机”5、6”六级惯性电机；
        2、型号末尾奇数”3、5”为轻型给料槽，偶数”4、6”为重型给料槽；
       3、带”＃”的型号，其槽体采用GZ系列电磁振动给料机相应尺寸；不带”＃”的型号其槽体采用国际标准槽型；
       4、例：GZG403为槽宽400、配用四极惯性电机，轻型给料槽。



封闭型技术参数：







项目技术	槽型尺寸	生产率t/h	最大给料粒度mm	振动次数（次/分）	双振幅mm	振动器型号	额定电压V	额定电流A	功率kW	整机重量kg
参数型号	长×宽×高mm
GZG403	400×1000×200	30	60	1450	4	ZG405	380	2×0.73	2×0.25	208
GZG503	500×1000×200	60	60		4	ZG405		2×0.73	2×0.25	229
GZG633	630×1250×250	110	80		4	ZG410		2×1.53	2×0.55	385
GZG703	700×1000×250	120	80		4	ZG415		2×1.95	2×0.75	414
GZG803	800×1500×250	150	80		4	ZG415		2×1.95	2×0.75	640
GZG903	900×1500×250	170	80		4	ZG415		2×1.95	2×0.75	670
GZG1003	1000×1750×315	250	100		4	ZG420		2×2.71	2×1.1	813
GZG1103	1100×1700×315	280	100		4	ZG420		2×2.71	2×1.1	895
GZG1253	1250×2000×315	320	100		4	ZG432		2×3.51	2×1.5	1072
GZG705	700×1000×250	120	80	960	6	ZG612		2×1.66	2×0.75	307
GZG805	800×1500×250	140	80		6	ZG612		2×1.66	2×0.75	501
GZG905	900×1500×250	160	80		6	ZG612		2×1.66	2×0.75	577
GZG1005	1000×1750×315	220	100		6	ZG618		2×2.97	2×1.1	817
GZG1105	1100×1700×315	250	100		6	ZG618		2×2.97	2×1.1	894
GZG1255	1250×2000×315	270	100		6	ZG625		2×3.84	2×1.5	1077



外形及安装尺寸：

用途

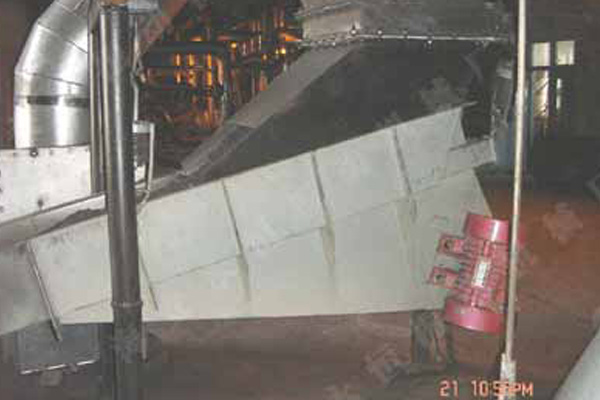

GZG、GZGF自同步惯性振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各行业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
