GZY系列振动给料机

概述

        GZY系列振动给料机采用不参振的普通电动机带动偏心块激振器,与振动电机激振器的振动给料机相比,具有能适应大给料量,工作可靠、使用寿命长、维修工作量小等优点。我厂为该系列给料机配套提供各种非标和工艺配套件(如阀),调节给料量十分方便。







特点

  1. 给料槽为钢板、支承梁、筋坂等组成的焊接结构,两端焊有4个托架,支承在弹簧支座上。振动器为双轴强迫同步的块偏心振动器,两根轴上的偏心块齿轮装置保持反向旋转。振动器运动轨迹为与槽体成30度角的直线,给料机的入料端和出料端的运动轨迹呈扁平的椭圆形。
  2. 振动器通过弹性联轴器与固定的底架上的电动机相连接。
  3. 给料机可以两端都采用座式支承,也可以一端采用座式支承,一端采用吊挂式支承。也可以两端都采用吊挂式支承。由用户根据安装现场情况选定。
  4. 振动器的齿轮和轴承采用稀油油池和飞溅润滑,和给料机配套的仓口闸门采用电动推杆拉动闸板。

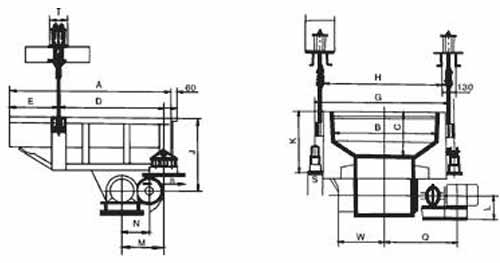

GZY系列振动给料机尺寸图:

GZY系列振动给料机尺寸图

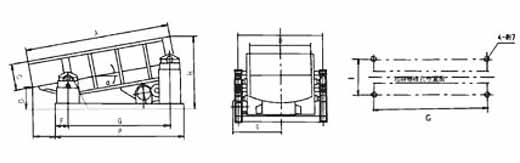

GZY系列振动给料机尺寸图:

GZY系列振动给料机尺寸图

GZY系列振动给料机尺寸图



 GZY系列振动给料机案例图:

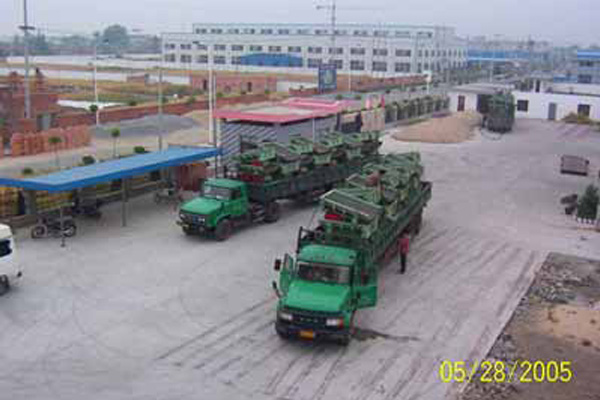

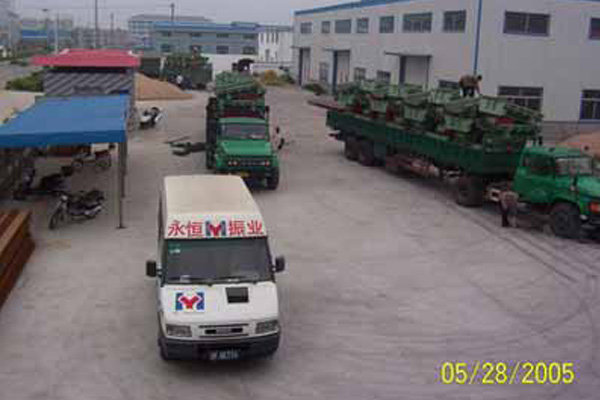

GZY系列振动给料机业绩图

去鞍钢2#、3#高炉的给料机设备

GZY系列振动给料机业绩图

去鞍钢2#、3#高炉的给料机设备



参数

型号 给料能力  t/h 给料粒度mm 电动机 主要尺寸 mm
型号 功率kw 转速r/min A B C D E F G H I P S d
GZY1533 300 <600 418 930 800 3350 1500 600 513 520 305 2361 1685 1640 2982 1179 10
GZY1539 300-1200 ≤200 515 1100 1000 3960 1500 330 620 617 350 2820 1638 2070 3520 1266 10



型号 处理量t/h 双振幅mm 电动机 主要尺寸mm
槽体倾角 d A B C D E F
10° 型号 功率(kW)
GZY 0510 60 80 100 60 Y112M-6 2.2 1000 500 200 700 220 120
GZY 0815 100 120 160 100 Y112M-6 2.2 1500 800 200 1140 290 130
GZY 1015 130 180 260 130 Y112M-6 2.2 1500 1000 200 1140 290 130
GZY 1020 250 310 460 250 Y132M-6 4 2000 1000 280 1500 433 127
GZY 1220 340 480 650 340 Y132M-6 4 2000 1200 280 1500 433 127
GZY 1525 420 550 850 420 Y132M-6 4 2500 1500 280 2000 433 127
GZY 1225 460 810 1100 460 Y160M-6 4 2500 1200 328 2000 433 127
GZY 1530 550 850 1200 550 Y160M-6 7.5 3000 1500 328 2513 420 127
GZY 1830 560 860 1300 560 Y160M-6 7.5 3000 1800 328 2513 420 127
GZY 2025 600 950 1500 600 Y160M-6 7.5 2500 2000 280 1980 443 137
GZY 2225 700 1000 1650 700 Y160M-6 7.5 2500 2200 280 1980 443 137
GZY 2525 820 1150 1800 820 Y160M-6 7.5 2500 2500 280 1980 443 137
GZY 2830 950 1300 2200 950 Y160L-6 11 3000 2800 300 2500 433 137
GZY 3030 1000 1600 2500 1000 Y160L-6 11 3000 3000 300 2500 433 127

注:GZY产品已用于鞍钢新1#2#3#高炉。



用途

        GZY系列振动给料机广泛应用于选矿、冶金、煤炭、化工、建材、采石等工业部门,用来完成各种散粒物料的给料与配料。
