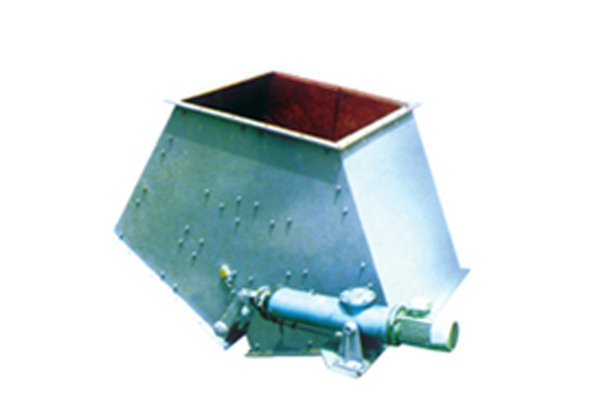

DSF电液动三通分料器

概述

        DSF-A(B、C、D、E)型电液动三通分料器采用了电液推杆作动力源。因其具有自动过载保护性能,当运行受阻时,油路中压力增高到调定的限额,溢流阀迅速而准确地溢流,实行过载保护。电机运转在额定值内不会烧毁。当推杆运行至调定行程终端时,电液推杆油路集成块中设计了自锁机构,电机停止,活塞杆则自锁在此位置上,处于保压状态。其中DSF-A(B)型电液动三通分料器可用于物料换向/分流。且允许在有料流通过时换向;DSF-(D、E)型电液动三能分料器可用于物料换向分流,并且有闸门的功能;同时控制物料切断或同时流通的作用。工作原理是通过电液推杆带动三能分料器的转轴机构,来控制翻板翻转,达到物料换向的作用。本产品可以直接将上部法兰接在胶带机头部漏斗下或其它设备下料接口处,其一般用于在堆比重小于等于2.8t/m3且磨琢性较大、工作环境恶劣的条件下。考虑到其结构尺寸大、重量大(耐磨衬板较厚),上部法兰无法承受自身重量,使用须根据实际情况另加支承。



特点



    1、设计合理,规格、型号多样,产品系列化,便于选型,通用、综合配套性强,操作简便,易于维修。
  2、如果所有闸门配置电液动式回转驱动器或电液推杆为动力源,能使闸门启闭快速、灵活,且又具有带负荷启动能力以及超载保护功能。可避免烧坏电机,设备运行平稳、可靠。整机结构紧凑,重量轻、耗电省、噪音小、安装方便。
  3、全液支传动,其推、拉力均可实现无极调节,驱动力范围广。可精确调节往复行程,位置自锁,通过调节闸门开启度,控制闸门流量
  4、投资小。因为所有型号闸门均规范化设计,系列化生产,有利于降低成本,而且单体的闸门可配置一台或数台电液动式回转驱动器或电液推杆,即可实现全液动传动。不需专门设液压站,无任何的附属设备。
  5、应用范围广泛。由于考虑闸门可能在各种环境下工作,所以在设计中尽量扩大了闸门的型号、规格、品种、系列的配套设计,可广泛适用于各行业的散状料的贮运。
  6、散状料闸门所配电淮动式回转驱动器或电液推杆能够实现行程控制、信号显示;无程集中控制、数字显示;或 4 20mA 微机控制。

参数

●主要性能参数

单位:mm

适用介质

含尘固体颗粒或粉料

电源电压

380V50HZ

适用温度

≤350℃

调节特性

常规情况二位开关式

电液推杆型号

DYT系列

特殊情况4—20mA电信号

●外形及尺寸

DSF电液动三通分料器(A、B型)外形图

表一 电液动三通分料器技术参数表(A、B)型

型号

W

mm

对应胶带机宽度

mm

主要尺寸mm

电液推杆型号

功率

kW

C

H

M

A

F

P

D

L

J

E

t1

t

n

Φ

b

DSF50A(B)45

450×450

B=500

45

265

458

426

206

831

200

193

375

150

100

8

6

12

14

30

DTY700-215

1.1

DSF-50A(B)50

50

269

502

447

197

826

200

182

418

DTYT00-215

DSF50A(B)55

55

270

556

477

187

821

200

171

471

DTY700-215

DSF-50A(13)60

60

320

715

526

214

850

250

161

640



DTYT00-245

DSF-50A(13)70

70

297

954

711

193

829

300

138

868

DTY700-225

DSF65A(B)45

600×600

B=650

45

353

598

655

250

873

250

245

500

150

100

8

8

16

14

30

DTY1000-255

1.1

DSF-65A(B)50

50

364

661

686

241

868

250

227

566

DTY1000-255

DSF-65A(B)55

55

373

742

734

273

904

300

209

650

DTY1000-295

DSF65A(B)60

60

428

935

809

252

889

300

194

856

250

DTY1000-285

DSF-65A(B)70

70

414

1302

1104

22l

858

350

165

1212

DTY1000-255

DSF-80A(B)45

700×700

B=800

45

389

655

742

300

958

300

266

550

150

120

8

10

16

18

35

DTY1750-315

1.5

DSF-80A(B)50

50

403

725

778

289

942

300

245

627

DTY1750-295

DSF-80A(B)55

55

414

816

832

273

934

300

225

721

DTY1750-295

DSF-80A(B)60

60

471

1022

916

294

960

350

206

943

250

DTY1750-325

DSF-80A(B)70

70

461

1440

1253

253

919

400

174

1349

DTY1750-285

DSF-100A(B)45

800×800

B=1000

45

389

655

742

300

958

300

266

550

150

120

8

10

16

18

35

DTY1750-315

2.2

DSF-100A(B)50

50

403

725

778

289

942

300

245

627

DTY1750-295

DSF-100A(B)55

55

414

816

832

273

934

300

225

721

DTY1750-295

DSF-100A(B)60

60

471

1022

916

294

960

350

206

943

250

DTY1750-325

DSF-100A(B)70

70

461

1440

1253

253

919

400

174

1349

DTY1750-285

DSF120A(B)45

900×900

B=1200

45

424

730

847

298

952

300

306

600

150

120

8

6

12

14

30

DTYl750—305

2.2

DSF-120A(B)50

50

441

809

888

286

946

300

284

686

DTYl750—305

DSF-120A(B)55

55

455

911

951

271

933

300

261

793

DTYl750—295

DSF-120A(B)60

60

515

1133

1046

290

958

350

241

1029

250

DTYl750—325

DSF-120A(B)70

70

508

1598

1422

283

949

450

202

1486

DTYl750—315

DSF-140A(B)45

1000×1000

B=1400

45

459

786

929

299

957

300

327

650

150

120

8

10

20

18

35

DTYl750—315

2.2

DSF-140A(B)50

50

479

852

954

338

997

350

281

746

DTYl750—355

9SF-140A(B)55

55

496

985

1044

317

976

350

277

864

DTYl750—335

DSF-140A(B)60

60

558

1220

1149

334

1000

400

254

1116

250

DTYl750—365

DSF-140A(B)70

70

555

1736

1568

316

981

500

211

1624

DTY1750—345

表二 电液动三通分料器技术参数表(C、D、E)型

型号

W

mm

对应胶

机宽度

mm

主要尺寸mm

电液推杆型号

W1

W2

C

H

A

F

F1

P

D

L

J

V

M

E

n

Φ

N

S

DSF-50C(D、E)45

450×450

B=500

45

600

750

534

637

283

547

699

200

103

755

375



12

14

3

30

DTY700-305

DSF-50C(D、E)60



60



495

818

250

512

647

250

-39

990

300



DTY700-270

DSF-65C(D、E)45

600×600

B=650

45

750

900

627

76l

354

617

804

250

134

887

415

200

100

160

12

14

3

30

DTY700-375

DSF-65C(D、E)60



60



580

985

300

562

722

300

-20

1160

320



DTY700-320

DSF-80C(D、E)45

700×700

B=800

45

900

1100

763

888

424

687

909

300

125

1079

515



16

14

4

30

DTY1500-440

DSF-80C(D、E)60



60



712

1160

350

612

797

350

-73

1424

409



DTY1500-375

DSF-100C(D、E)45

800×800

B=1000

45

1000

1200

834

979

424

787

1009

300

145

1179

551

250

120

180

16

14

4

30

DTY1500-440

DSF-100C(D、E)60



60



779

1289

400

762

972

400

-60

1158

432



DTY1500-420

DSF-120C(D、E)45

900×900

B=1200

45

1200

1500

1054

1140

495

857

1115

350

86

1490

736



16

18

4

35

DTY1750-510

DSF-120C(D、E)60



60



986

1507

450

812

1047

450

-201

1972

596



DTY1750-475

DSF-140C(D、E)45

1000×1000

B=1400

45

1300

1600

1126

1233

566

932

1255

400

107

1592

772

300

150

200

20

18

5

35

DTY1750-595

DSF-140C(D、E)60



60



1042

1619

450

812

1047

450

-186

2084

609



800

800

609

609

609

DTY1750-475

表三 电液动三通分料器技术参数表(F)型

型号

W

mm

N

S

主要尺寸mm

电液推杆型号

n一Ф

C

H

M

G

A

P

D

L

DSF一20F45

200×200

2

134

45

8一Ф14

290

560

385

308

106

150

200

410

DTY500-200

DSF一20F60

60

300

740

450

308

156

180

220

480

DTY500-200

DSF一25F45

250×250

2

159

45

8一Ф14

339

660

455

358

128

180

230

480

DTY500-200

DSF一25F50

50

354

730

540

358

212

220

250

550

DTY500-215

DSF一30F45

300×300

2

186

45

8-Ф14

389

760

525

412

156

220

260

550

DTY500-200

DSF一30F50

50

399

800

620

412

243

250

250

620

DTY500-250

DSF一40F45

400×400

3

158

45

12-Ф14

502

1000

665

522

177

250

350

710

DTY700-310

DSF一40F50

50

540

1170

795

522

290

300

410

840

DTY700-215

DSF一50F45

500×500

3

192

45

12-Ф14

587

1170

810

624

212

300

410

830

DTY700-350

DSF一50F50

50

630

1380

965

624

340

350

480

980

DTY700-250

DSF一60F45

600×600

3

228

45

12-Ф14

693

1380

950

732

250

350

480

980

DTY700-250

DSF一60F50

50

739

1600

1140

732

386

400

560

1150

DTY700-400

DSF一70F45

700×700

4

195

45

16-Ф19

792

1570

1090

836

283

400

550

1120

DTY700-300

DSF一70F50

50

836

1840

1320

836

437

450

640

1300

DTY1000-450

DSF一80F45

800×800

4

220

45

16-Ф19

891

1770

1235

936

318

450

620

1260

DTY1000-400

DSF一80F50

50



935

2090

1500

936

582

600

690

1320

DTY1000-600

用途



    三通分料器 (A B ) 可直接将上部法兰接在胶带机头部漏斗下部或其它设备下料接口处。 C D E 型三通分料器联接方式同上,但其一般用在堆比重 ≤ 2.8t/m3 ,且磨损性较大,工作环境恶劣的条件下。其结构尺寸较大(衬板也较厚),所以重量大,使用时需根据实际情况另加支承。 A B C D E 型且通分料器均可实现物料的双向切换及双向分流。
