TD、TH型斗式提升机

概述

  目前,国内常用的斗式提升机均为垂直式,较新型符合标准TB3926--85的有TD型、TH型。料斗有四种类型:Q型(浅斗)、ZD型(中深斗)、H型(弧底斗)、SD型(深斗) 。YZ型轴装减速器直接套装在主轴轴头上,省去了传动平台、联轴器等,而且其内部带有异型辊逆止器,逆止可靠。

特点

  1、TD型斗式提升机结构紧凑,重量轻。

  2、减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。

  3、传动装置有两种形式,分别配有YZ型减速器或ZQ(YY)型减速器。

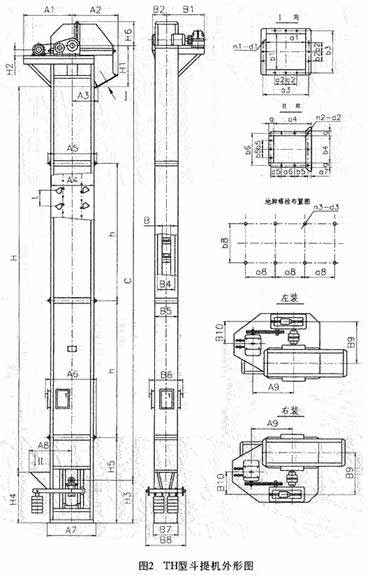

TD、TH型斗式提升机外形尺寸

TD、TH型斗式提升机省换功率

TD、TH型斗式提升机换算功率



参数

一、概述
目前国内常用的斗提机均为垂直式,较新型符合标准TB3926--85的有TD型、TH型它们的主要特征、用途及型号见表l



表1、TD、TH型斗提机特征、型号表



TD

TH

结构特征

采用橡胶带作牵引构件

采用锻造的环形链条作为牵引构件

卸载特征

采用离心式或混合式方式卸料

采用混合式或重力式方式卸料

适用输送物料

松散密度ρ< 15t/m3 的粉状、粒状, 小块状的无磨琢性、半磨琢性物料

松散密度 p15tm ’的粉状、粒状 . 小块状的无磨琢性、半磨琢性物料

适用温度

被输送物料温度不得超过 60 ℃,如采用耐热橡胶带时温度不超 200

被输送物料温度不得超过 250



TDl00TD1 60TD250TD315  TD400T D500TD630

TD400T D500TD630

TH315TH400TH500  TH630(TH800)(TH1000)

TH630(TH800)(TH1000)

提升高度

约在 440m m 范围内

约在 4540mm 范围内

输送量

4238m3 / h

35185m3/h

二、主要结构

1、TD型斗提机结构型式

(1)传动装置 TD型斗提机的传动装置有两种形式,分别配有YZ型减速器或ZQ(YY)型减速器。YZ型轴装减速器直接套装在主轴轴头上,省去了传动平台、联轴器等,便结构紧凑,重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。

(2)TD型斗提机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深 斗)

表2 TD型斗提机技术性能

斗提机型号

TD100

TD160

TD250

TD315

料斗型式

Q

H

Q

H

Zd

Sd

Q

H

Zd

Sd

Q

H

Zd

Sd

输送量 m3 / h

4

76

9     16   16   27

20

36

38

59

28

50

42

67

料斗容积 L

015

03

049   09   12   19

112

224

30

46

195

355

375

58

料斗运行速度, m/s

14

14

16

16

滚简转速 r/min

67

67

61

6l

斗提机型号

TD400

TD500

TD630

料斗型式

Q

H

Zd

Sd

Q

H

Zd

Sd

Q

H

Zd

Sd

输送量 m3 / h

40

76

68

UO

63

116

96

154

-

142

148

238

料斗容积 L

31

56

59

94

484

9O

93

145

-

14

14.6

235

料斗运行速度    r/min

18

18

20

滚筒转速 r/min

55

55

48

①表中料斗容积为料斗盛水时容积,与实际填充量相近,故输送量计算时未考虑填充系数,具体选型时应根据物料度,求得由修正值,以此值修正表中所给输送量。




省换功率Ps、PL表:

附加功率 TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
Ps,kW 2 2 2 3 3 4 4 5 5 6
Pl,kW 0.2 0.2 0.3 0.5 0.8 1.2 2.2 3.4 6 8.4

YY型驱动装置技术规范及相关尺寸

斗提机型号
驱动装置
电动机
减速器型号
相关尺寸,mm
重量kg
型号
功率kw
A1
B1
H2
TH160
Y2Y112
Y100L1-4
2.2
ZLY112-11.2-Ⅰ(S)/Ⅱ(N)
728
815
205
89
Y3Y112
Y100L2-4
3
96
Y4Y112
Y112M-4
4
104
Y5Y112
Y132S-4
5.5
130
Y7Y125
Y132M-4
7.5
ZLY125-11.2-Ⅰ(S)/Ⅱ(N)
220
153
TH200
Y3Y112
Y112M-4
3
ZLY112-12.5-Ⅰ(S)/Ⅱ(N)
734
960
205
112
Y4Y112
Y100L2-4
4
127
Y5Y112
Y132S-4
5.5
154
Y7Y125
Y132M-4
7.5
ZLY125-12.5-Ⅰ(S)/Ⅱ(N)
220
163
Y11Y140
Y160M-4
11
ZLY140-12.5-Ⅰ(S)/Ⅱ(N)
260
235
TH250
Y4Y112
Y112M-4
4
ZLY112-18-Ⅰ(S)/Ⅱ(N)
698
1023
205
184
Y5Y125
Y132S-4
5.5
ZLY125-18-Ⅰ(S)/Ⅱ(N)
220
195
Y7Y140
Y132M-4
7.5
ZLY140-18-Ⅰ(S)/Ⅱ(N)
260
278
Y11Y160
Y160M-4
11
ZLY160-18-Ⅰ(S)/Ⅱ(N)
280
360
Y15Y180
Y160L-4
15
ZLY180-18-Ⅰ(S)/Ⅱ(N)
320
416
TH315
Y5Y125
Y132S-4
5.5
ZLY125-20-Ⅰ(S)/Ⅱ(N)
718
1025
220
205
Y7Y140
Y132M-4
7.5
ZLY140-20-Ⅰ(S)/Ⅱ(N)
260
310
Y11Y160
Y160M-4
11
ZLY160-20-Ⅰ(S)/Ⅱ(N)
280
380
Y15Y180
Y160L-4
15
ZLY180-20-Ⅰ(S)/Ⅱ(N)
720
1156
320
536
Y18Y180
Y180M-4
18.5
564
TH400
Y7Y140
Y132M-4
7.5
ZLY140-20-Ⅰ(S)/Ⅱ(N)
854
1318
260
520
Y11Y160
Y160M-4
11
ZLY160-20-Ⅰ(S)/Ⅱ(N)
280
575
Y15Y180
Y160L-4
15
ZLY180-20-Ⅰ(S)/Ⅱ(N)
320
672
Y18Y180
Y180M-4
18.5
690
Y22Y200
Y180L-4
22
ZLY200-20-Ⅰ(S)/Ⅱ(N)
345
827
TH500
Y11Y160
Y160M-4
11
ZLY160-20-Ⅰ(S)/Ⅱ(N)
1042
1394
280
658
Y15Y180
Y160L-4
15
ZLY180-20-Ⅰ(S)/Ⅱ(N)
320
708
Y18Y180
Y180M-4
18.5
830
Y22Y200
Y180L-4
22
ZLY200-20-Ⅰ(S)/Ⅱ(N)
345
858
Y30Y224
Y200L-4
30
ZLY224-20-Ⅰ(S)/Ⅱ(N)
370
946
TH630
Y18Y200
Y180M-4
18.5
ZSY200-22.4-Ⅰ(S)/Ⅱ(N)
1042
1589
345
1098
Y22Y200
Y180L-4
22
ZSY224-22.4-Ⅰ(S)/Ⅱ(N)
1157
Y30Y224
Y200L-4
30
370
1206
Y37Y250
Y225S-4
37
ZSY250-22.4-Ⅰ(S)/Ⅱ(N)
400
1434
Y45Y250
Y225M-4
45
1578
TH800
Y30Y224
Y200L-4
30
ZSY224-28-Ⅰ(S)/Ⅱ(N)
1178
1904
370
1556
Y37Y250
Y225S-4
37
ZSY250-28-Ⅰ(S)/Ⅱ(N)
400
1784
Y45Y280
Y225M-4
45
ZSY250-28-Ⅰ(S)/Ⅱ(N)
455
1928
Y55Y315
Y250M-4
55
ZSY315-28-Ⅰ(S)/Ⅱ(N)
495
2184
Y75Y335
Y280S-4
75
ZSY335-28-Ⅰ(S)/Ⅱ(N)
540
2724
TH1000
Y37Y280
Y225S-4
37
ZSY280-31.5-Ⅰ(S)/Ⅱ(N)


455
2184
Y45Y315
Y225M-4
45
ZSY315-31.5-Ⅰ(S)/Ⅱ(N)
495
2578
Y55Y355
Y250M-4
55
ZSY335-31.5-Ⅰ(S)/Ⅱ(N)
540
3124
Y75Y355
Y280S-4
75
3450
Y90Y400
Y280M-4
90
ZSY400-31.5-Ⅰ(S)/Ⅱ(N)
590
4039
TH1250
Y55Y355
Y250M-4
55
ZSY355-31.5-Ⅰ(S)/Ⅱ(N)
1285
2345
540
3689
Y75Y335
Y280S-4
75
4015
Y90Y400
Y280M-4
90
ZSY400-31.5-Ⅰ(S)/Ⅱ(N)
590
4604
Y110Y400
Y315S-4
110
4689
Y132Y450
Y315M1-4
132
ZSY450-31.5-Ⅰ(S)/Ⅱ(N)
640
5716



用途

 斗式提升机适用于垂直输送颗粒状、粉状、小块状磨琢性或无磨琢性物料。如:水泥、干粘土、煤、石灰石、生料、熟料等。
