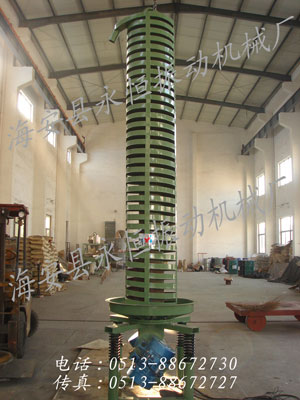

ZC垂直振动输送机

概述

  ZC垂直振动输送机是一种新型的垂直振动输送设备,以振动电机作为激振源,分开槽式、封闭式两种结构,驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔 振弹簧组成。并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。



特点

  ZC垂直振动输送机主要特点

  1、ZC垂直振动输送机结构简单合理、能耗小,节约电能,料槽磨损小。
  2、物料可向上输送,亦可向下输送。
  3、ZC垂直振动输送机占地面积小,便于工艺布置。
  4、噪音低,结构简单,安装、维修便利。

ZC垂直振动输送机型号说明

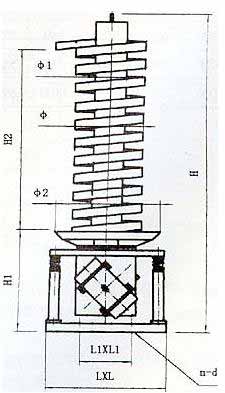

ZC垂直振动输送机外形尺寸

参数





●主要技术参数

型号

输送高度

mm

生产率

t/h

最大物料粒度

mm

振幅

mm

电机

型号

额定电压

V

电机功率

(kw)

振动次数

次/分

整机

重量

(kg)

反接制动控制箱型号

ZC-1500

1500

0.6

0~30

0~4

ZGY10-0.55/4

380

2×0.55

1450

400

GK-15

ZC-2000

2000

1.2

ZGY15-0.75/4

2×0.75

500

GK-15

ZC-3000

3000

2

ZGY16-1.1/6

2×1.1

960

700

GK-30

ZC-4000

4000

4

ZGY25-1.5/6

2×1.5

1000

GK-30

ZC-4500

4500

4

ZGY25-1.5/6

2×1.5

1200

GK-30

ZC-5000

5000

5

ZGY40-3.0/6

2×3.0

1450

GK-60

ZC-6000

6000

5

0~60

ZGY40-3.0/6

2×3.0

1800

GK-60

注:表中输送量按容重1.6t/m3计。

●外型尺寸:

型号

Ф

Ф1

Ф2

H

H1

H2

L×L

b×b

16-d

ZC-1500

325

159

550

1960

460

1520

480×480

100×100

16-M16

ZC-2000

400

203

620

2510

520

2020

540×540

120×120

16-M16

ZC-3000

500

273

730

3590

640

3020

660×660

140×140

16-M18

ZC-4000

600

299

850

4650

670

4020

800×800

160×160

16-M20

ZC-4500

650

325

980

5290

700

4520

890×890

170×170

16-M20

ZC-5000

700

351

1000

5800

725

4020

950×950

175×175

16-M22

ZC-6000

800

402

1100

6990

780

6020

1030×1030

180×180

16-M22

用途

  ZC垂直振动输送机用于粉状、颗粒状物料的垂直提升作业,输送机也可对物料进行干燥、冷却作业。对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。 广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。
