GY型刚性叶轮式给料机

概述

        GY型刚性叶轮式给料机是一种定量给料设备。配用BLY系列摆线针轮减速机，它通过减速机出轴直接与主轴刚性连接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过进料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。本机属于辅助性输送设备。

特点

GY型刚性叶轮式给料机属于辅助性输送设备，主体由外壳、叶轮、主铀、端盖等零部件装配而成并配用BLY系列摆线针轮减速机，结构紧凑，造型美观。

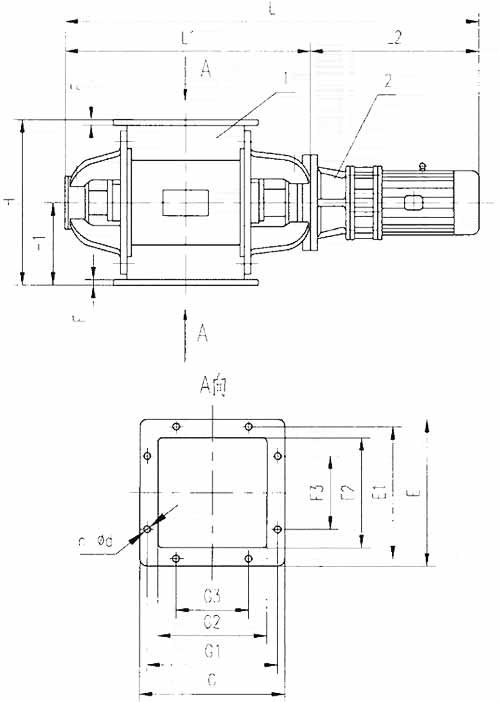

GY型刚性叶轮式给料机结构图:



参数

　GY型刚性叶轮式给料机主要技术参数



型号规格	生产能力m3/h	叶轮转速r.p.m	进出料口尺寸长×宽mm	传动方式	摆线针轮减速机		给料机本体重量kg
					型号	功率km
GY-Ф200×200	7	34	200×200	摆线针轮减速机	BLY18-43	1.1	67
GY-Ф200×300	10	34	200×300		BLY18-43	1.1	77
GY-Ф300×300	23	34	300×300		BLY18-43	1.1	155
GY-Ф300×400	31	34	300×400		BLY18-43	1.5	174
GY-Ф400×400	53	34	400×400		BLY22-43	3	231
GY-Ф400×500	67	34	400×500		BLY22-43	3	268
GY-Ф500×500	106	34	500×500		BLY22-43	4	550



单位：mm





型号	GY-Ф200×200	GY-Ф200×300	GY-Ф300×300	GY-Ф300×400	GY-Ф400×400	GY-Ф400×500	GY-Ф500×500
L	953	1053	1133	1258	1373	1473	1523
L1	510	610	690	790	830	930	960
H	300	300	450	450	600	600	760
H1	150	150	225	225	300	300	380
F	15	15	15	15	16	16	16
E	300	300	400	400	520	520	640
E1	260	260	360	360	480	480	580
E2	200	200	300	300	400	400	500
E3	140	140	200	200	2×140	2×140	3×140
G	300	400	400	520	520	620	640
G1	260	360	360	480	480	580	580
G2	200	300	300	400	400	500	500
G3	140	200	200	2×150	2×140	3×140	3×140
n-Фd	8-Ф17	8-Ф17	8-Ф19	10-Ф19	12-Ф19	14-Ф19	16-Ф19



        注：表中外形尺寸可因改进设计等因素而不完全准确，工艺布置时以本厂安装总图为准

用途

GY型刚性叶轮式给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。
