空气输送斜槽

概述

  空气输送斜槽是一种新型透气型,它具有耐高温(可达150℃),耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。

特点

  空气输送斜槽在输送物料中没有转动部件,易于维护,密封性好,无噪音,操作安全可靠,耗电少,改变输送方向方便,并能多点喂料和多点卸料而得到广泛的应用。

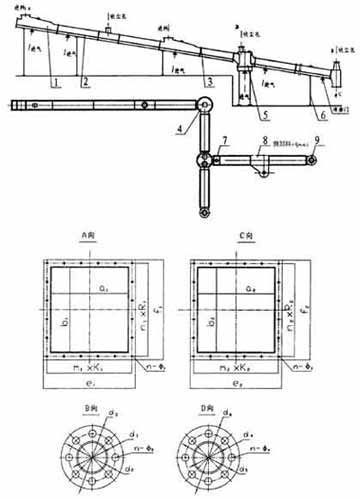

空气输送斜槽外形尺寸

参数

规格 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800
槽体宽度 m m 200 250 315 400 500 630 800
输 送 能 力 a=4° 水泥 T/h 22 40 70 130 220 320 400
生料 16 30 55 100 165 245 310
a=6° 水泥 40 65 120 250 400 610 765
生料 30 55 90 185 300 455 565
a=8° 水泥 50 80 140 300 470 720 900
生料 35 65 110 225 355 540 670
a=10° 水泥 60 100 170 380 570 900 1080
生料 45 80 140 285 425 670 800
a=12° 水泥 70 120 205 455 685 1080 1295
生料 50 95 165 340 510 805 960
槽体节长 标准节 m m 2000
非标准节 m m 250
需要风压 KPa 4-5.5
需要风量 m3/m2.min 1.5-2
透 气 层 材质   合成纤维
厚度 m m 4-6
耐温 150
径向断裂强度 N/cm宽 4700
阻力 Pa 800-1200(在2m3/m2.min条件下)

代号

a1 b1 e1 f1 m1×R1 n1×R1 n-Φ1
型号 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
XZ200 120 200 120 150 210 280 210 230 2×86 4×63 2×86 3×66 8-Φ14.5 14-Φ12
XZ250 150 250 150 200 240 330 240 280 3×70 4×70 3×70 3×83 12-Φ14.5 14-Φ12
XZ315 150 250 150 250 240 330 240 330 3×70 4×75 3×70 4×75 12-Φ14.5 16-Φ12
XZ400 150 315 150 315 240 395 240 395 3×70 5×73 3×70 5×73 12-Φ14.5 20-Φ12
XZ500 200 400 200 400 290 480 290 480 3×88 6×75 3×88 6×75 12-Φ14.5 24-Φ12
XZ630 200 500 200 500 290 580 290 580 3×88 7×79 3×88 7×79 12-Φ14.5 28-Φ12

用途

  空气输送斜槽主要构件是透气层,采用PETS-6(涤纶)型合成纤维织物,一种用于输送干燥粉状物料的气力输送设备,在水泥工业中常用于输送水泥和生料粉。

相关产品
  • 空气斜槽

    空气斜槽

    空气斜槽采用PETS-6(涤纶)型合成纤维织物,主要构件是透气层,一种用于输送干燥粉状物料的气力输送设备,在水泥工业中常用于输送水泥和生料粉。

    立即了解»

    空气斜槽

动态
  • 12

    2018-03

    浅谈关于空气输送斜槽的优势及其动力原理

    空气输送斜槽是一种广泛地应用于输送干燥粉状物料的气力输送设备,在水泥工业中常用于输送水泥和生料粉。更多资讯,请关注公司网站:http://www.yhm.cn/

  • 14

    2014-07

    谈谈空气输送斜槽的工作原理

    空气斜槽是用于水平输送干燥粉状物料的设备。 空气输送斜槽是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送的装置。有吸送式、压送式和混合式三种输送形式。 圆振筛具有结构可靠、激振力强、筛分效率高、振动噪音小。

  • 03

    2012-11

    空气斜槽由上下两槽构成

    空气斜槽由上下两槽构成,中间用特制的耐磨化纤物作为透气层将上下两槽隔开。通常空气输送斜槽安装进出料向下倾斜6--10度,上下槽体及各槽衔接处做到切实可靠的密封;空气输送斜槽需分岔用三通槽或四通槽并在分岔后加载气阀。

  • 10

    2012-08

    空气输送斜槽利用气流沿管路输送散粒物料的装置

    空气输送斜槽利用气流沿管路输送散粒物料的装置。空气斜槽用于水平输送干燥粉状物料(如水泥企业中的水泥、生料)的设备。电机振动输送机的用途:广泛用于冶金、煤炭、建材、化工、食品等行业中粉状及颗粒状物料输送。
