GX型螺旋输送机

概述

　　GX型螺旋输送机是利用螺旋转动将物料沿机完连续推移而进行输送的。轴瓦一般采用粉末冶金，吊轴承采用滑动轴承设有防尘密封装置，吊轴和螺旋轴采用滑块连接。因此，使得GX型螺旋输送机具备了结构简单外形尺寸小，成本低，操作安全，能按工艺要求满足多点进料和排料等优点。


特点

产品特点

　　1.整机体积小、转速高、确保快速均匀输送。
　　2.GX型螺旋输送机承载能力大、安全可靠。
　　3.出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。
　　4.GX型螺旋输送机适应性强、安装维修方便、寿命长。
　　5.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

GX型螺旋输送机的制法和装法说明

        GX螺旋机按使用场合要求的不同，分为S制法和D制法两种。
        S制法带有实体螺旋面的螺旋，其螺距等于直径的0.8倍。
        D制法—带有带式螺旋面的螺旋，其螺距等于直径。

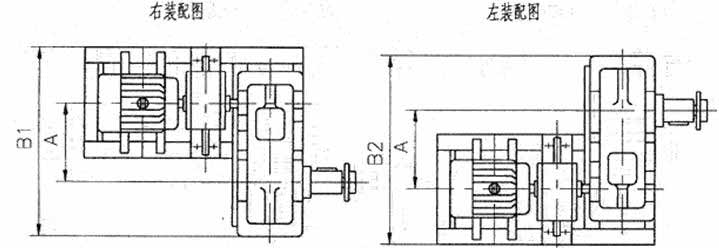

        GX螺旋—机按驱动装置装配方法的不同，分为右装和左装两种
        右装—站在电动机尾部向前看，减速器低速轴在电动机的右侧。
        左装—站在电动机尾部向前看，减速器低速轴在电动机的左侧。

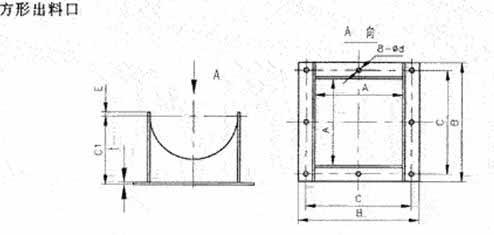

        GX螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向，随安装不同而分右装、左装两种：
        右装—站在螺旋机头节往尾节看，拉板向右拉开。
        左装—站在螺旋机头节往尾节看，拉板向左拉开。


参数

技术性能及技术参数

规格		主要技术性能		驱动装置				重量kg
直径	长度m	产量（水泥）t/h	转速 转/分	减速机		电动机
				型号	速比	型号	功率kW
GX200	～10	9	60	JZQ250	23.34	Y90S—4	1.1	726
GX200	～20	9	60	JZQ250	23.34	Y90L—4	1.5	1258
GX250	～10	15.6	60	JZQ250	23.34	Y100L2—4	2.2	960
GX250	～20	15.6	60	JZQ250	23.34	Y100L1—4	3	1750
GX300	～10	21.2	60	JZQ350	23.34	Y100L2—4	3	1373
GX300	～20	21.2	60	JZQ350	23.34	Y112M—4	4	2346
GX400	～10	51	60	JZQ400	23.34	Y132S—4	5.5	1911
GX400	～20	51	60	JZQ500	23.34	Y160M—4	11	2049
GX500	～10	87.5	60	JZQ400	23.34	Y132M—4	7.5	2381
GX500	～20	87.5	60	JZQ650	23.34	Y180M—4	18.5	5389
GX600	～10	134.2	45	JZQ750	23.34	Y180L—4	22	3880
GX600	～10	134.2	45	JZQ850	23.34	Y250M—4	55	7090

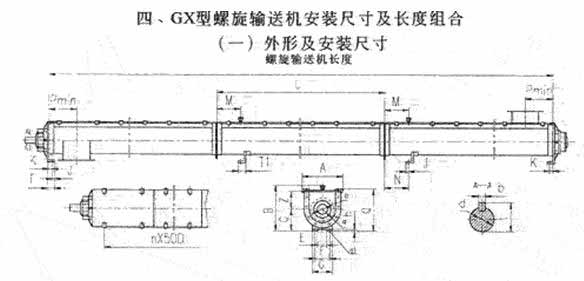

 表二（mm）：



螺旋直径 D	A	B	C	E	F	G	b	K	J	M	N	Q	P	R	T	T1	X	Z	d (dg)	d1	a	f	I	h	b (hs)	t
200	342	384	180	80	140	200	18	25	20	200	200	153	220	110	60	60	123	150	40	16	205	195	80	155	12	43.5
250	392	464	220	140	200	260	20	28	28	200	200	183	270	135	70	70	125	180	50	20	237	225	100	155	16	55
300	468	555	270	160	240	320	22	28	28	200	200	213	300	160	75	70	130	210	60	20	264	250	120	160	18	65.5
400	572	685	340	220	320	400	22	30	35	300	300	273	350	210	90	85	145	270	80	25	325	310	160	180	24	87
500	706	823	400	300	400	500	30	35	40	300	300	333	450	264	100	95	165	330	100	25	393	375	200	205	28	108
600	806	973	500	400	500	600	30	40	40	300	300	383	550	314	110	105	170	380	120	30	433	415	240	205	32	129

　　注：1、螺旋机输送长度及尺寸L均见表二、表三。 2、图n×500为盖板卡子尺寸，n值视螺旋机长度而定。 3、图中尺寸p为进出料口中心线。

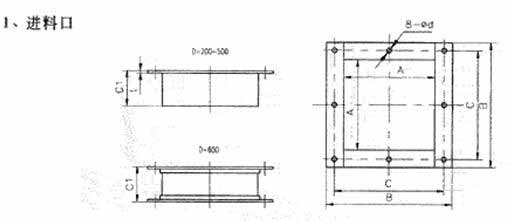

　　表三（mm）：

螺旋直径 D	A	B	C	C1	t	d	重  量 （公斤）	图  号
200	220	306	272	100	3	9	3.64	GX20·10·00
250	270	356	330	120	3	9	4.80	GX25·10·00
300	320	428	386	140	4	13	8.88	GX30·10·00
400	420	528	492	160	4	13	12.42	GX40·10·00
500	528	662	612	160	4	17	16.56	GX50·10·00
600	628	762	720	180	4	17	21.20	GX60·10·00

　　表四（mm）：





注：1、当螺旋转速ｎ=21转/分时，电动机采用6极。2、表中n-d1当n=8时，图中有黑圆点的地脚螺栓取消。

用途

　　GX型螺旋输送机可使运输工作减轻劳动强度，提高工作效率，是工农业各部门机械化运输工作的主要机组应用范围很广，不仅适用于水平或倾斜输送粉状、粒状和小块状物料，如：煤、灰、渣、水泥、粮食等，也同样适用于如：建材、化工、电力、冶金、煤炭、粮食等行业。
