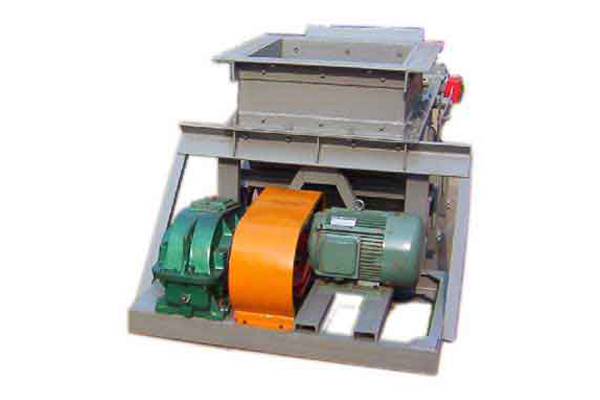

K型往复式给煤机

概述

        K型给煤机由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成,当电机启动后,经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动,煤均匀地卸到其他设备上。

        K型给煤机根据需要设有带漏斗、不带漏斗两种形式



特点

  (1) 产品结构简单,重量轻,不需要润滑,维修方便。
  (2) 采用半波整流控制线路,可在额定产量内无级调节给料量,可用于自动控制的生产流程中,实现生产自动化。
  (3) 由于采用近共振原理,故能耗低。物料在槽内呈微抛运动,料槽磨损小。
  (4) 可根据用户要求,提供自动稳幅控制系统。配套微机控制箱可实现智能化给料,稳定性高。

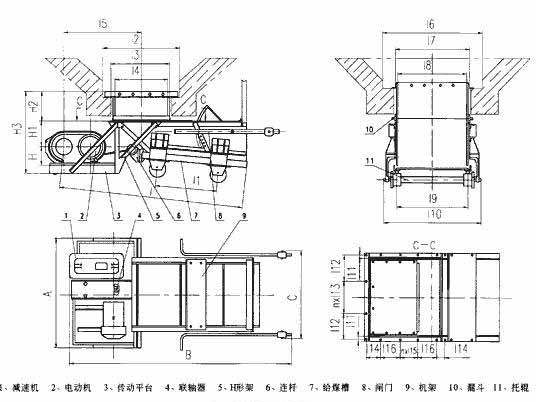

K型给煤机外形尺寸图:



参数

型号规格 K-0 K-1 K-2 K-3 K-4
给料能力t/h 底板行程mm 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200 4 100 90 150 135 225 200 330 300 590 530
150 3 75 67 112 100 170 150 247 220 440 395
100 2 50 45 75 68 133 100 165 150 295 268
50 1 25 22 39 34 55 50 86 75 148 132
曲柄转速r/min 57 57 57 62 62
电动机   YB160M1-8 YB160M1-8 YB160M1-8 YB160M1-6 YB200M1-6
Y160M1-8 Y160M1-8 Y160M1-8 Y160M1-6 Y200M1-6
功率kW 4 4 4 7.5 18.5
转速r/min 720 720 720 970 970
减速机   ZQ-350 ZQ-350 ZQ-350 ZQ-400 ZQ-500
  12.64 12.64 12.64 15.75 15.75
允许最大粒度mm 含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
设备重量kg 带料斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505



  注:表中所列给料能力为调节闸门调到最大位置(相当不带调节闸门时的能力)

  K型往复式给料机主要外形尺寸:



尺寸型号 A B C H H1 H2 H3 L L1 L2 L3 L4 L5
K—0 1360 3100 846 210 416 325 1050 2450 840 1000 800 750 1040
K—1 1360 3100 1112 210 416 325 1051 2450 840 1000 800 750 1040
K—2 1360 3540 1112 208 664 325 1297 2850 1150 1250 1050 1000 940
K—3 1352 3950 1360 250 640 345 1341 3270 1400 1500 1300 1250 1157
K—4 1622 4740 1632 330 762 345 1543 3850 1700 1750 1550 1500 1435



尺寸型号 L6 L7 L8 L9 L10 L11 L12 N—L13 114 N—L15 L16 N—MD
K—0 750 550 500 500 830 35 191 1×200 131 1×190 190 14×M20
K—1 1000 800 750 750 1080 35 275 1×282 131 1×190 190 14×M20
K—2 100 800 750 750 1080 35 208 2×208 91 2×225 225 17×M20
K—3 1250 1050 1000 1000 1330 35 273 2×273 91 2×290 290 17×M20
K—4 1500 1300 1250 1250 1580 35 266 2×270 96 3×320 220 20×M20



用途

        K型给煤机由机架、底板(给煤槽)、传动平台、料斗、闸门、托辊等组成,当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5°的底板在辊上作直线往复运动,煤均匀地卸到其它设备上。
        本机可根据需要设有带漏斗、不带漏斗两种形式。
        给煤机设有两种结构形式:1.带调节闸门,2.不带调节闸门,其给料能力由调节闸门来达到。

安装说明
        给煤机体(或漏斗)是固定在料仓口下,在安装前需要找平,将机架与料仓口用螺
        栓紧固。然后再将传动平台找正,H形架与机架、传动平台焊牢。减速机、电机找正,调节好后,螺栓紧固。

定货须知
        1. 签定合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
        2. 随机技术文件:产品合格证、装箱清单、产品使用说明书。
