GZT棒条式振动给料机

概述

GZT系列棒条式振动给料机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。


特点

GZT系列棒条式振动给料机在接近排料端的给料面布有分级作用缝隙可调的棒条，在进行给料同时能将物料中泥土及细碎粒级的物料分离出去，使其后面的破碎机更有效发挥功能；该产品采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。

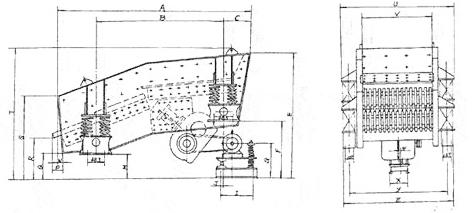

GZT棒条式振动给料机安装尺寸图

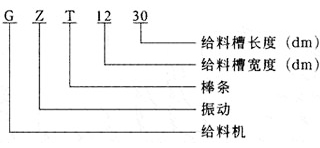

GZT棒条式振动给料机产品型号表示示例

参数

GZT(I)型系列棒条式振动给料机技术性能及参数



型号	最大给料粒度mm	生产率t/h	偏心轴转速r/min	电机功率kW	安装倾角°	机器重量(不包括电机)kg	料槽尺寸(长×宽)mm	机器外型尺寸(长×宽×高)mm
GZT-380×95	500	96-160	500-714	11	0	4082	3800×960	3882×2177×2066
GZT-420×110	580	120-240	500-800	15	0	4740	4200×1100	4282×2400×2150
GZT-490×96	500	120-240	500-800	15	0	5351	4900×960	4957×2277×2150
GZT-490×110	630	120-280	500-800	15	0	5352	4900×1100	4950×2425×2031
GZT-590×110	630	350	750	22	0	6130	5900×1100	6000×2500×2150
G7T-600×130	750	400-560	500-800	22	0	7800	6000×1300	6082×2580×2083



GZT(II)型系列棒条式振动给料机主要技术参数



型  号	工作面积(m2)		盲板倾角°	棒条倾角°	双振幅mm	振动方向角°	最大入料粒度mm	处理能力t/h	振动次数 次/分	电动机
	盲板	棒条								型号	功率kW
GZT0720	0.7	0.7	0	15	12	45	400	150-175	750	Y160M-6	7.5
GZT0930	1.2	1.35	5	20	11	45	400	200-230	79-790	YCT200-4B	7.5
GZT1230	1.8	1.8	5	20	9	45	700	260-300	800	Y160M-6	7.5
GZT1535	3	2.3	5	20	9	45	700	300-400	800	Y160M-4	11
GZT1560	6	3	5	20	8	45	1000	400-600	800	Y180M-4	22



型  号	外型尺寸长×宽×高mm	总重kg	最大分离件
			外型尺寸 长×宽×高mm	重量kg
GZT0720	3140×1420×1679	3936	2800×1420×1090	2331
GZT0930	3009×1645×2011	4359	2774×1645×1528	3390
GZT1230	3384×1949×2055	4808	3457×1949×1403	3953
GZT1535	4007×2226×1980	5994	4214×2226×1675	5490
GZT1560	6318×2295×3015	11153	6492×2295×2104	8583



用途

GZT系列棒条式振动给料机共有五个规格，适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。
