高效直线振动筛

概述

　　高效直线振动筛是一种新型高效的通用筛分设备，高效直线振动筛的筛箱运动轨迹近似为直线。高效直线振动筛的筛机结构简单，筛分能力大且能耗少、维修简便。

特点

　　高效直线振动筛的筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有单层结构也可多层布置，可满足不同筛分作业要求。高效直线振动筛运动轨迹为直线，采用双振动电机自同步拖动，是一种通用筛分设备，高效直线振动筛分单层和双层；筛箱分敞开型和封闭型；筛网分为钢丝编织筛网、焊接筛网、调缝筛板、初梳齿筛板和其他特殊材料筛板。可根据所筛物料不同选用筛网。

参数

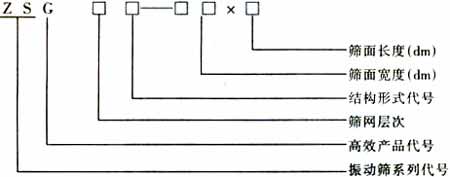

型号  参数		ZSG-10×20	ZSG-10×30	ZSG-15×30	ZSG-15×40	ZSG-15×50	ZSG-20×50	ZSG-20×60	ZSG-20×70	ZSG-20×80
筛分能力（t/h）		10-200	15-250	20-350	25-400	30-500	50-500	60-600	65-600	65-600
给料料度（mm）		≤250	≤350	≤400	≤400	≤400	≤400	≤400	≤400	≤400
筛分面积（m2）		2	3	4.5	6	7.5	10	12	14	16
筛孔尺寸（mm）		3-50	3-150	3-200	3-200	3-200	3-200	3-200	3-200	3-200
振动频率r/min		960	960	960	960	960	960	720	720	720
双振幅（mm）		8-12	8-12	8-12	6-10	6-10	6-10	10-15	8-12	8-12
电机功率（kw）		2.2×2	2.2×2	3.7×2	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	7.5×2
供电电压（v）		380	380	380	380	380	380	380	380	380
总重量	单层筛	2300	3300	5100	6800	8450	11100	13800	17500	21820
	双层筛	2500	3600	5500	7300	9100	12000	14900	19800	23400

用途

　　高效直线振动筛广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。
